MANIPULADORES A VÁCUO PARA
VIDRAÇARIAS E BENEFICIAMENTO DE VIDROS PLANOS
A Ventowag apresenta sua linha de manipuladores a vácuo desenvolvida especialmente para operar com placas de vidro plano desde pequenas vidraçarias e grandes industrias.

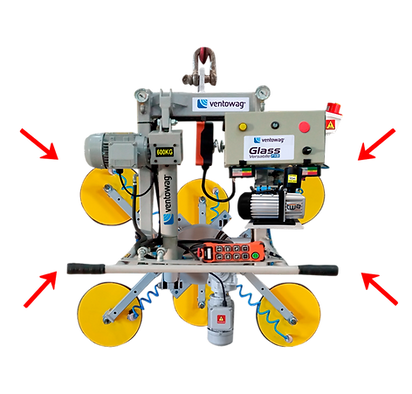

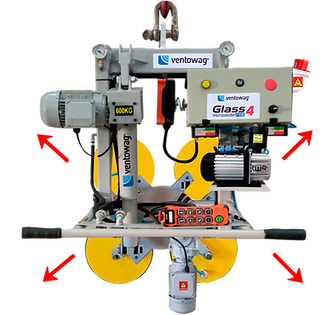

Os equipamentos possuem diversas tecnologias que podem ser incrementadas de acordo com cada tipo de operação como: com rotação manual ou automatizada de 360 °, mecanismo de inclinação manual ou automático para posicionamento vertical e horizontal, um ou duplo circuito de vácuo, estruturas ajustáveis no comprimento e largura, alimentação por ar comprimido ou elétrica, etc.
O sistema de sucção, que possui uma bomba de vácuo elétrica ou pneumática (venturi)
O sistema elétrico é fornecido com a tensão nominal solicitada pelo cliente, podendo ainda ser dotado de dispositivo de chaveamento que permite a utilização de fontes de alimentação contínua de 24V.
Operação automatizada horizontal / vertical / rotação 360° / dimensões ajustáveis
GLASS FX 2 ELETRIC
Movimentador a vácuo com bomba de vácuo elétrica, projetado para operar na posição vertical com placas de vidro plano com até 180 kg. Possui sistema de rotação 360° manual que permite trabalhar os quatro cantos da placa.
Modelo
VG2EFX-18
Principais Características:
• Bomba de vácuo elétrica isenta de lubrificação e manutenção;
• Sistema com reservatório adicional de vácuo;
• Válvula de segurança;
• Rotação 360 manual (trava a cada 45°);
• Tomada elétrica de encaixe com trava de segurança;

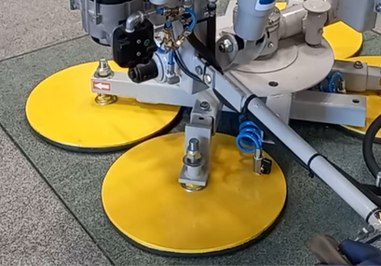

• Ventosas de borracha ultra resistentes e de fácil reposição;
• Cabo ergonômico;
• Alça reforçada com ajustagem pendular;
Acessórios:
• Dispositivo de alarme sonoro contra queda de pressão;
• Magote elétrico tipo espiral 8m;

DIMENSÕES PRINCIPAIS
(mm)
Capacidade de Trabalho: 180kg
N° de ventosas: 02
Tamanho mínimo da placa:
Alimentação elétrica: 220V - 60 Hz (50Hz)
Ruído: dB (A): =49;
ART CREA, manual de instrução e manutenção;
CONFORME: NRs 10/11/12.
750
300
450
GLASS FX 2 PNEUMATIC
Modelo de manipulador a vácuo de alimentação pneumática projetado para operar na posição vertical com placas de vidro plano com até 180 kg. Possui sistema de rotação 360° manual que permite trabalhar os quatro cantos da placa.

Modelo
VG2PFX-18
Capacidade de Trabalho: 180kg
N° de ventosas: 02
Tamanho mínimo da placa: 300 x 750 mm
Alimentação: ar comprimido 120 Psi
Ruído: dB (A): =49;
ART CREA, manual de instrução e manutenção
CONFORME: NRs 10/11/12.
Principais Características:
• Bomba de vácuo pneumática (venturi);
• Sistema com reservatório adicional de vácuo;
• Válvula de segurança;
• Rotação 360 manual (trava a cada 45°);
• Conexão de alimentação de ar tipo engate rápido;
• Ventosas de borracha ultra resistentes e de fácil reposição;
• Cabo ergonômico;
• Alça reforçada com ajustagem pendular;
Acessórios:
• Dispositivo de alarme sonoro contra queda de pressão;
• Magote pneumático tipo espiral 8m;

750
300
450
DIMENSÕES PRINCIPAIS
(mm)
GLASS FX 4 ELETRIC
Movimentador a vácuo projetado para operar na posição vertical com placas de vidro plano com até 360 kg.
Possui sistema de rotação 360° manual que permite trabalhar os quatro cantos da placa.
Modelo
VG4EFX-36
Principais Características:
• Bomba de vácuo elétrica isenta de lubrificação e manutenção;
• Sistema com reservatório adicional de vácuo;
• Válvula de segurança;
• Rotação 360 manual (trava a cada 45°);
• Tomada elétrica de encaixe com trava de segurança;
• Ventosas de borracha ultra resistentes e de fácil reposição;
• Cabo ergonômico;
• Alça reforçada com ajustagem pendular;
Acessórios:
• Dispositivo de alarme sonoro contra queda de pressão;
• Magote elétrico tipo espiral 8m;

DIMENSÕES PRINCIPAIS
(mm)
Capacidade de Trabalho: 360kg
N° de ventosas: 04
Tamanho mínimo da placa: 300 mm
Alimentação elétrica: 220V - 60 Hz (50Hz)
Ruído: dB (A): =49;
ART CREA, manual de instrução e manutenção;
CONFORME: NRs 10/11/12.
800
600
450
GLASS FX 4 PNEUMATIC
Modelo de manipulador a vácuo de alimentação pneumática projetado para operar na posição vertical com placas de vidro plano com até 360 kg. Possui sistema de rotação 360° manual que permite trabalhar os quatro cantos da placa.
Modelo
VG4PFX-36
Principais Características:
• Bomba de vácuo pneumática (venturi);
• Sistema com reservatório adicional de vácuo;
• Válvula de segurança;
• Rotação 360 manual (trava a cada 45°);
• Conexão de alimentação de ar tipo engate rápido;
• Ventosas de borracha ultra resistentes e de fácil reposição;
• Cabo ergonômico;
• Alça reforçada com ajustagem pendular;
Acessórios:
• Dispositivo de alarme sonoro contra queda de pressão;
• Magote pneumático tipo espiral 8m;
Capacidade de Trabalho: 360kg
N° de ventosas: 04
Tamanho mínimo da placa: 300 x 600 mm
Alimentação: ar comprimido 120 Psi
Ruído: dB (A): =49;
ART CREA, manual de instrução e manutenção
CONFORME: NRs 10/11/12.

DIMENSÕES PRINCIPAIS
(mm)
800
600
450

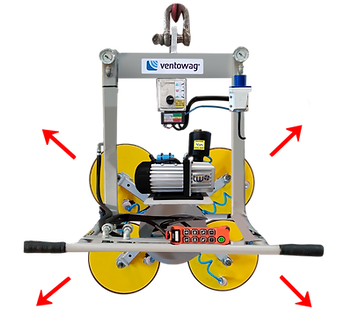

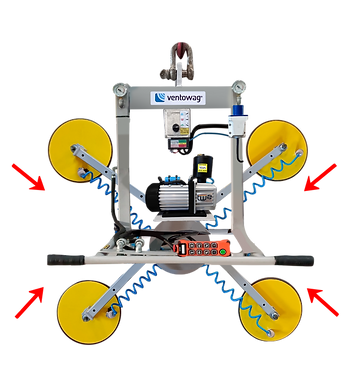

GLASS FXA 4 ELETRIC
Movimentador a vácuo projetado para operar na posição horizontal ou vertical com placas de vidro plano com até 360 kg. Possui sistema de rotação 360° manual que permite trabalhar os quatro cantos da placa, sua estrutura especial ajustável, possibilita operar com placas finas ou grossas de tamanhos variados.

Modelo
VG4EFXA-36
Principais Características:
• Bomba de vácuo elétrica isenta de lubrificação e manutenção;
• Sistema duplo com reservatório adicional de vácuo;
• Dupla válvula de segurança;
• Estrutura especial com ajustes dos braços das ventosas;
• Rotação 360 manual (trava a cada 45°);
• Basculamento com trava 90°;
• Tomada elétrica de encaixe com trava de segurança;
• Ventosas de borracha ultra resistentes e de fácil reposição;
• Cabo ergonômico;
• Alça reforçada com ajustagem pendular;
Acessórios:
• Dispositivo de alarme sonoro contra queda de pressão;
• Magote elétrico tipo espiral 8m;
DIMENSÕES PRINCIPAIS
(mm)

Capacidade de Trabalho: 360kg
N° de ventosas: 04
Tamanho mínimo da placa: 300 x 600 mm
Alimentação elétrica: 220V - 60 Hz (50Hz)
Ruído: dB (A): =49;
ART CREA, manual de instrução e manutenção;
CONFORME: NRs 10/11/12.
800
1000
600
1200
450

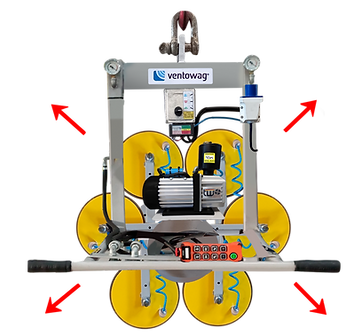

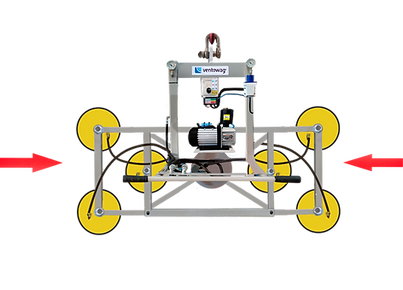

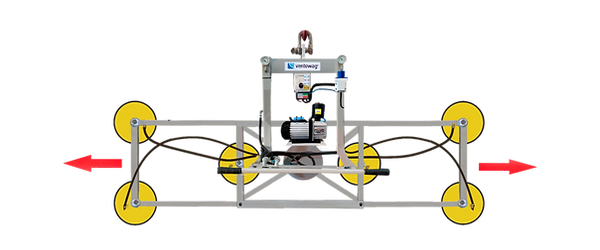

GLASS FXA 6 ELETRIC
Movimentador a vácuo projetado para operar na posição horizontal ou vertical com placas de vidro plano com até 540 kg. Possui sistema de rotação 360° manual que permite trabalhar os quatro cantos da placa, sua estrutura especial ajustável, possibilita operar com placas finas ou grossas de tamanhos variados.

Modelo
VG6EFXA-54
Principais Características:
• Bomba de vácuo elétrica isenta de lubrificação e manutenção;
• Sistema duplo com reservatório adicional de vácuo;
• Dupla válvula de segurança;
• Estrutura especial com ajustes dos braços das ventosas;
• Rotação 360 manual (trava a cada 45°);
• Basculamento com trava 90°;
• Tomada elétrica de encaixe com trava de segurança;
• Ventosas de borracha ultra resistentes e de fácil reposição;
• Cabo ergonômico;
• Alça reforçada com ajustagem pendular;
Acessórios:
• Dispositivo de alarme sonoro contra queda de pressão;
• Magote elétrico tipo espiral 8m;
DIMENSÕES PRINCIPAIS
(mm)

Capacidade de Trabalho: 540kg
N° de ventosas: 06
Tamanho mínimo da placa: 300 x 600 mm
Alimentação elétrica: 220V - 60 Hz (50Hz)
Ruído: dB (A): =49;
ART CREA, manual de instrução e manutenção;
CONFORME: NRs 10/11/12.
800
1200
600
1400
450

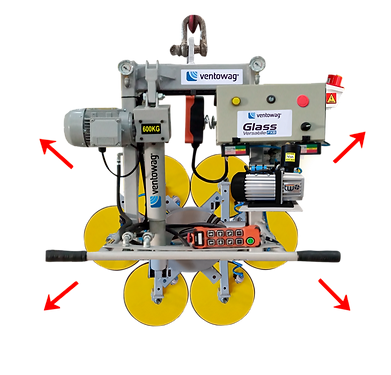

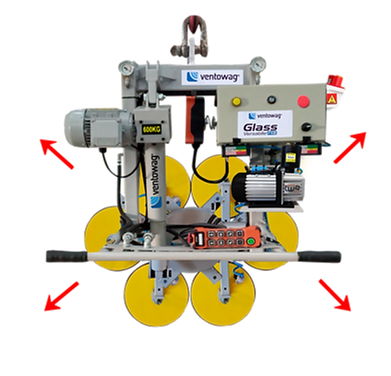

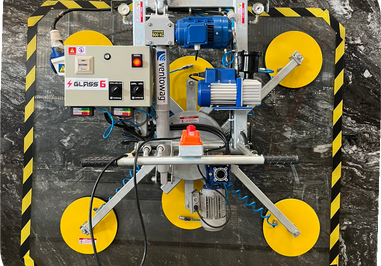

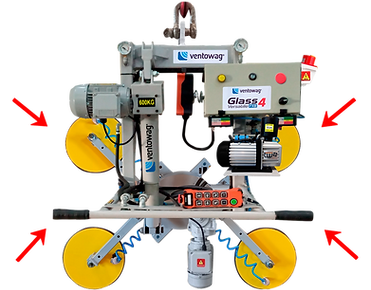

GLASS FXAA 6 ELETRIC AUTOMATIC
Modelo especial automatizado em todos os movimentos, este movimentador a vácuo foi projetado para operar na posição horizontal ou vertical com placas de vidro plano com até 540 kg (720 kg - modelo com 08 ventosas). Possui sistema de rotação 360° motorizada que permite trabalhar os quatro cantos da placa, sua estrutura especial ajustável, possibilita operar com placas finas ou grossas de tamanhos variados.

Principais Características:
• Dupla bomba de vácuo, elétrica, isenta de lubrificação e manutenção;
• Sistema duplo com reservatório adicional de vácuo;
• Dupla válvula de segurança;
• Estrutura especial com ajustes dos braços das ventosas;
• Rotação 360° automatizada;
• Basculamento 90° automatizado;
• Tomada elétrica de encaixe com trava de segurança;
• Ventosas de borracha ultra resistentes e de fácil reposição;
• Cabo ergonômico;
• Alça reforçada com ajustagem pendular;
Acessórios:
• Dispositivo de alarme sonoro contra queda de pressão;
• Controle remoto;
• Bateria de emergência (sistema on line);
• Giroscópio;
• Magote elétrico tipo espiral 8m;
Modelo
VG6EFXAA-54
DIMENSÕES PRINCIPAIS
(mm)
Capacidade de Trabalho / N° de ventosas: 540kg / 06
Capacidade de Trabalho / N° de ventosas: 720kg / 08
Tamanho mínimo da placa: 300 x 600 mm
Alimentação elétrica: 220V - 60 Hz (50Hz)
Ruído: dB (A): =49;
ART CREA, manual de instrução e manutenção;
CONFORME: NRs 10/11/12.
800
1200
600
1400
550
