TOMBADORES DE CARGAS

Os inovadores tombadores de cargas Ventowag, se apresentam como uma solução ideal para as operações onde se faz necessário o posicionamento das cargas quer sejam na vertical ou horizontal. Sua plataforma pode ser ajustada conforme o tipo de carga, os movimentos são realizados de forma suave e segura com comando por botoeira ou controle remoto permitindo distanciamento seguro ao operador durante os tombamentos.

A VENTOWAG usa componentes de marcas globais em seus tombadores, entre eles lembramos:

MODELOS PADRÕES

TOMBADOR
BLOCOS DE ROCHAS

COD. TB

Saiba Mais

TOMBADOR
BOBINAS E CARRETÉIS

COD. TBO

Saiba Mais

TOMBADOR
MOLDES E PALLETS

COD. TBM

Saiba Mais

Tombador de Blocos

Modelo

COD. TB40

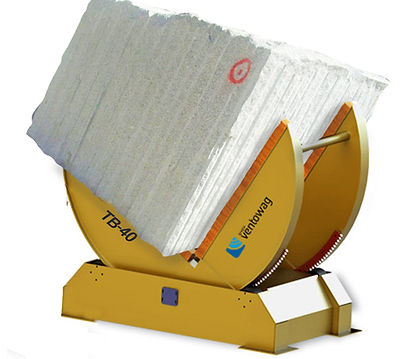

TOMBADOR DE BLOCOS DE ROCHAS

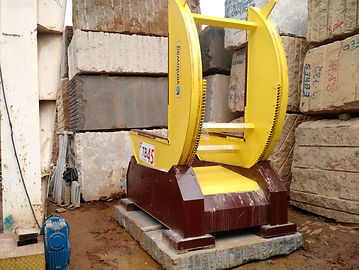

Desenvolvido para o tombamento de grandes blocos de rochas ornamentais, o equipamento possibilita ao operador de forma fácil e segura, escolher a melhor posição do bloco para os processos de beneficiamento de rochas como: ‘’envelopamento’’, resinagem, cortes com monofios para correção da geometria, montagem de carga em teares multifios ou na definição da melhor forma para estocagem nos depósitos. Sua aplicação além da segurança, evita choques que podem causar danos em granitos ou mármores exóticos delicados, e quando utilizado em conjunto com monofios, permite o melhor aproveitamento do bloco gerando ganho de tempo e aumento na produtividade dos processos de cortes.

Ficha Técnica

Orçamento

Catálogo

Opera com blocos: tipo G1, G2 e Matacões e Enteras.

• Batentes de madeira para apoio do bloco;
• Botoeira com comando a distancia;
• Cremalheiras de aço alta resistência;
• Fácil de instalar;
• Botão de emergência de ação rápida;

• Freio de segurança;

• Sensores de fim de curso;
• Baixo custo de manutenção;

• Baixo nível de ruído, de acordo com a legislação trabalhista.

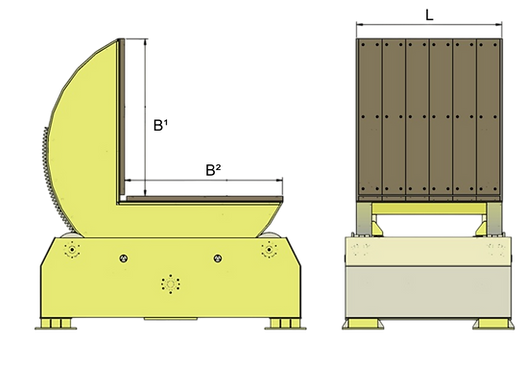

MODELOS PADRÕES

Código

Capacidade

Potência

Modelo

Altura

Largura

Comprimento

TB40

COD. TB40

40 t

3 cv

2965 mm

1624 mm

2904 mm

TB45

COD. TB45

45 t

5 cv

2965 mm

1700 mm

3100 mm

Tombador de Bobina

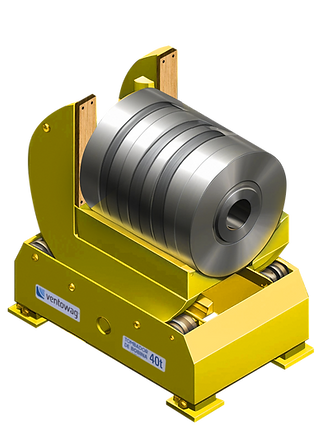

TOMBADOR DE BOBINAS E CARRETÉIS

Modelo

COD. TBO20

Modelo desenvolvido para o tombamento de bobinas de aço ou carretéis com giro automatizado de 90°, o equipamento possibilita ao operador de forma fácil e segura, escolher a posição adequada da peça, quer seja para alimentação de maquinas, armazenamentos, carregamentos ou descarregamentos etc.

Sua estrutura robusta, possui berço para o perfeito encaixe da carga e permite operar com as peças inteiras ou em tiras. Os movimentos de tombamento são precisos e suaves, possuem sensores tipo fim de curso e frenagem rápida de segurança.

Ficha Técnica

Orçamento

Catálogo

Aplicações:

Usinas siderúrgicas;
Fabricas e depósitos de arames e carreteis;
Papel e celulose;
Fabricas e depósitos de cabos elétricos;
Indústrias de corte com Slitters;
Depósitos e distribuidores;
Outras industrias, etc.

MODELOS PADRÕES

Código

Capacidade

Potência

Modelo

B¹ ²

TBO5

COD. TBO5

0,75 cv

1000 mm

500 mm

1800 mm

TBO10

COD. TBO10

10 t

1 cv

1000 mm

500 mm

1800 mm

TBO15

COD. TBO15

15 t

1,5 cv

1200 mm

500 mm

1800 mm

TBO20

COD. TBO20

20 t

2 cv

1200 mm

500 mm

2100 mm

TBO30

COD. TBO30

30 t

3cv

1500 mm

650 mm

2350 mm

TBO40

COD. TBO40

40 t

5 cv

1700 mm

650 mm

3000 mm

TBO50

COD. TBO50

50 t

7,5 cv

1700 mm

800 mm

3100 mm

TBO60

COD. TBO60

60 t

10 cv

1700 mm

1000 mm

3100 mm

B¹

B²

As medidas poderão sofrer alterações conforme cada projeto.

Tombador de Moldes

Modelo

COD. TBM60

• Batentes de borracha ou madeira para apoio da carga;

• Flexibilidade de locomoção por ponte rolante ou empilhadeira;
• Botoeira com comando a distância;
• Cremalheiras de aço alta resistência;
• Fácil de instalar;
• Botão de emergência de ação rápida;

• Frenagem de segurança com parada rápida;

• Sinal sonoro quando em movimento;

• Sensores de fim de curso;
• Baixo custo de manutenção;

• Baixo nível de ruído, de acordo com a legislação trabalhista;;

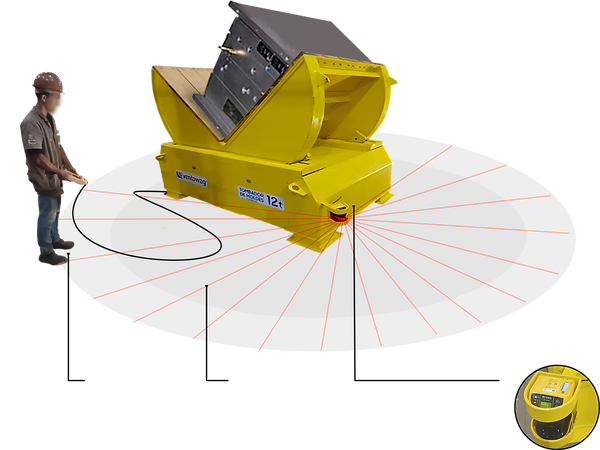

TOMBADOR DE MOLDES E PALLETS

Tecnologia desenvolvida para solucionar as industrias que necessitam realizar o tombamento constante de peças quer sejam em blocos (ex.: moldes, motores, peças técnicas) ou outros tipos de peças que necessitam estar apoiadas em paletes de madeira (bobinas de cabos, papéis, embalagens, fardos, etc.). O equipamento possibilita ao operador de forma fácil e segura, escolher a posição adequada da peça, quer seja para alimentação de maquinas, armazenamentos, carregamentos ou descarregamentos etc.

Sua estrutura robusta, possibilita giro automatizado de 180°, possui plataforma para o perfeito encaixe da carga além permite operar com as peças de tamanhos diversos. Os movimentos de tombamento são precisos e suaves garantindo o giro perfeito da carga sem riscos de danos ou acidentes de quedas, possuem sensores tipo fim de curso e frenagem rápida de segurança.

Sua aplicação gera além da segurança, economia de energia, evita manobras arriscadas e depreciativa nos freios das pontes rolantes e com o ganho de tempo, gera aumento na produtividade.

Ficha Técnica

Orçamento

Catálogo

MODELOS PADRÕES

Código

Capacidade

Potência

Modelo

B¹ ²

TBM3

COD. TBM3

3 t

0,50 cv

1000 mm

500 mm

1800 mm

TBM5

COD. TBM5

0,75 cv

1000 mm

500 mm

1800 mm

TBM10

COD. TBM10

10 t

1 cv

1000 mm

500 mm

1800 mm

TBM15

COD. TBM15

15 t

1,5 cv

1200 mm

500 mm

1800 mm

TBM20

COD. TBM20

20 t

2 cv

1200 mm

500 mm

2100 mm

TBM30

COD. TBM30

30 t

3cv

1500 mm

650 mm

2350 mm

TBM40

COD. TBM40

40 t

5 cv

1700 mm

650 mm

3000 mm

TBM50

COD. TBM50

50 t

7,5 cv

1700 mm

800 mm

3100 mm

TBM60

COD. TBM60

60 t

10 cv

1700 mm

1000 mm

3100 mm

B¹

B²

As medidas poderão sofrer alterações conforme cada projeto.

CARACTERÍSTICAS TÉCNICAS

Normas aplicadas: ABNT - Associação Brasileira de Normas Técnicas; ABNT NBR 5410 - Instalações elétricas de baixa tensão - ABNT NBR 7195 - Cores para segurança; ABNT NBR 8400 - Cálculo de equipamento para elevação e movimentação de cargas; ABNT NBR 8800 - Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios.
Nossos equipamentos são fabricados tendendo as normas: do Ministério do Trabalho e Emprego do Brasil. NRS 10, 11, 12.
Nota: Quando informado e contratado previamente, outras normas não descritas nesta proposta poderão ser utilizadas como orientação para concepção do projeto.
Materiais: São fabricadas em aço ASTM A36, reforçadas internamente com membranas, com alta resistência à torção e flexão. Seu projeto visa redução no peso do equipamento e possibilitando suportar grandes cargas com baixo peso próprio. Eixos fabricados em aço SAE 1045, SAE 4140, com certificado do fabricante. Cremalheiras de aço alta resistência tipo recambiáveis para facilitar a manurenção ou substituição.
Redutores, Motores e Freios de Alta Performance: Motofreios e redutores serão dimensionados com capacidade para atender as cargas exigidas e de acordo com a classificação referente às condições de utilização e atendem aos requisitos das normas pertinentes. Motores trifásicos esquilo de alto rendimento, redutores de alta eficiência tipo engrenagem, freios tipo eletro-magnético a mono disco parada garantida por molas, grupo mecanismos de alta disponibilidade de serviço, mínima manutenção.
Como são fabricadas: Procedimentos de soldagem conforme as normas pertinentes AWS D1.1, N° de série gravados nas estruturas e plaquetas de identificação com dados técnicos do equipamento, como segurança são fixados alças para facilitar a amarração durante o carregamento/descarregamento e montagem dos equipamentos no local;
Ensaios não destrutivos: Procedimentos de ensaio de líquido penetrante com inspetor qualificado normas pertinentes ABENDE, Petrobrás, ASME - Seção V e VIII, e AWS D1.1. - ensaio não destrutivo de líquido penetrante (LP) e visual de junta soldada (EVS) em 100% dos equipamentos conforme solicitação do cliente.
Preparação da superfície e pintura: Limpeza química com decapante, fosfatizante e detergente líquido, pintura com prime epóxi com alta proteção contra corrosão com pintura de acabamento com tinta ST cor padrão AMARELO SEGURANÇA.
Painel elétrico: Construído sob armário fechado com grau de proteção IP-54, dotado de ventilação interna com filtros na parte inferior para entrada de ar, régua de bornes e com terminais de cabos fixados por parafuso. As fiações do mesmo são feitas com cabos de cobre flexíveis e de diâmetros adequados as correntes a serem transportadas, porém não menores a 1,5 mm² . A instalação elétrica é executada de acordo com as modernas normas e práticas de fiação e segurança descritas na NR-10 e dimensionados conforme CMAA70/83, com cabos arranjados de forma que não haja emendas na parte que se estenda das réguas terminais até os terminais dos componentes e também de modo que não haja linha viva para contato. O painel de entrada de 440V será dotado de chave seccionadora com fusíveis, com acionamento externo e contator principal. Os contatores de reversão terão intertravamento elétrico e mecânico. Está previsto sinal sonoro no painel acionado quando em movimento.
Alimentação do motor: 220/380/440V trif 60Hz - Alimentação circuitos auxiliares: 220V trif 60Hz; Alimentação comandos: 24V trif 60Hz;
A conexão de alimentação é realizada por meio de tomadas industriais com trava de segurança.
Segurança: Sensores magnéticos tipo fim de curso, dispositivo de frenagem rápida em caso de emergência, botoeira com comando a distancia, alerta sonoro quando em operação, N° de série gravados nas estruturas e plaquetas de identificação com dados técnicos do equipamento, adesivos informativos, e placa com capacidade máxima, número de referência do equipamento e ano de fabricação.
Acessórios e opcionais:
Gradil com proteção em tela, com sensores na entrada e saída (NR 12).
Controle remoto.
Modo de operação embutido no piso (nível do chão).
