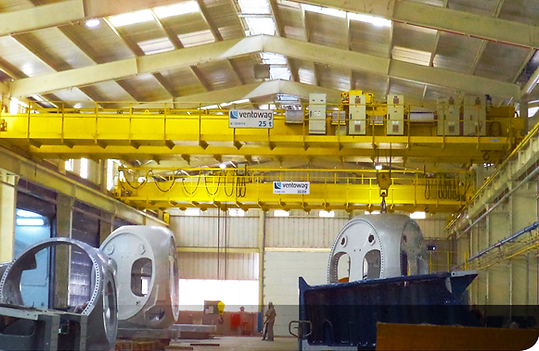

PONTE ROLANTE DUPLAVIGA
PROCESSO
A VENTOWAG apresenta sua linha de pontes rolantes especiais de alta performance com carros guincho RWA60, capazes de levantar até 80t de carga. São fabricados para operar em locais internos, ou externos, em ambientes normais ou agressivos, e seus mecanismos podem ser projetados para operações especiais em regimes severos. Podem ser customizadas, a necessidade de cada empresa
Modelo
COD. RWA80
SOLUÇÕES INDIVIDUAIS PARA CADA PROCESSO INDUSTRIAL
Papel e celulose | Aviação | Siderurgia | Reciclagens | Madeireiras | Mineração | Estaleiros e portos | Hidrelétricas
Após conhecer e estudar os processos específicos de nossos clientes oferecemos soluções ideais para cada processo. Nossas pontes rolantes podem ser equipadas com diversos dispositivos especiais adaptados em carros guincho especiais, com várias alternativas de operação. Podem ser acoplados em um único carro guincho ou vários com movimentos de elevação tipo sincronizado ou independentes. As velocidades de elevação e translação do carro guincho e dos truques da ponte, podem ser dimensionadas para operar em alta velocidade dando total agilidade nos processos ou operar com micro velocidade de precisões milimétricas quando necessário.
EXEMPLO DE DISPOSITIVOS ESPECIAIS PARA PONTES ROLANTES
PRINCIPAIS CARACTERÍSTICAS
Forma construtiva
• Perfil fechado tipo duplo caixão, resistente à torção com reforços internos;
• Geometria perfeita e excelente acabamento;
• Truques da ponte rolante, simples ou tanden com construção tipo caixa soldada e resistente à torção;
• Sistema de acoplamento direto nas rodas, isento de manutenção sem de engrenagens expostas;
• Rodas em ferro nodular esferoidal de elevada resistência ao desgaste GGG 60/70 com propriedades auto lubrificantes ou em aço forjado de alta dureza com tratamento térmico;
• Translação da ponte rolante e das rodas livres com mínimo de desgaste;
• Passarelas opcionais em uma ou nas duas laterais da viga;
• Plataformas de manutenção para acesso ao caro guincho, truques e barramentos elétricos;
Excelente custo benefício
• Vigas duplas projetadas com reduzido peso próprio, menor custo, menos carga nas estruturas do galpão.
• Caros guincho robustos, de baixa manutenção e longa vida útil;
• Excelente aproveitamento de área útil do galpão. Carros guincho tipo rebaixados com dimensões reduzidas, e ótima aproximação do gancho na elevação e nas laterais;
• Fácil instalação, projetos sob medida, menos custos na obra.
Alta eficiência
• Acionamentos isentos de manutenção, rodas com desgaste mínimo;
• Controle remoto, botoeira fixa na talha ou deslocável em separado na viga da ponte rolante, display para monitorizar o peso da carga;
• Alimentação elétrica da talha com sistema altamente resistente com cabos chatos superflexíveis tipo FESTOON
• Movimentos da translação com partidas suaves e aceleração progressiva, evita balanços na carga e danos nos motoredutores e estruturas do galpão;
Itens de segurança:
• Sensores anti-clolisão;
• Fim de curso em todos os movimentos;
• Limitador eletrônico de carga (opcional com display para leitura da carga);
• Sistema anti-balanço da carga;
• Alarme sonoro e luminoso de movimento;
• Sensores para limitação de áreas (permite bloquear a ponte para não avançar em áreas determinadas. Ex: próximas a escritórios, máquinas, etc.);
• Painel elétrico conforme NR10 /12;
• Sistema de sincronismo de movimentos quando há duas talhas na mesma viga;
FORMAS CONSTRUTIVAS
DADOS TÉCNICOS
Nota: Outras velocidades e capacidades: sob consulta.
