MONOFIO - LINHA CPX

A linha de Monofio Ventowag, foi desenvolvida para realiza cortes diversos em blocos de mármores e granitos através da tecnologia de fio diamantado, são ideais para corrigir falhas na geometria, fazer reaproveitamentos e reciclagem de enteras e casqueiros. Sua estrutura robusta também permite produzir placas de grandes espessuras.

Quando aplicado com teares multifios, permite significativo ganho de tempo de serrada e maior produtividade:

monofio movel....jpg

Modelo

COD. CPX-MMB1

MONOFIO TIPO MÓVEL

Montagem com estrutura com troles motorizados sobre trilhos, Dentre suas aplicações se destacam: operações em pedreiras, depósitos de blocos, preparação de cargas em teares multifios ou tipo convencionais, marmorarias, fabricas de espessores, reciclagens de casqueiros, dentre outros.

Catálogo

MONOFIO TIPO FIXO


Modelo

COD. CPX-MF1

Modelo com estrutura fixa e carro porta blocos sobre trilhos.  Suas aplicações se destacam: preparação de cargas em teares multifios ou tipo convencionais, marmorarias, fabricas de espessores, reciclagens de casqueiros, dentre outros.

Catálogo

DADOS TÉCNICOS

CPX-MMB1

Principais Características:

- Circuito 16m (fio 6,3 / 7,3 mm)
- Velocidade linear do fio 10~40 m/s
- Velocidade de avanço do trole 8m/min
- Potência do motor principal: 7,5 / 15cv
- Acionamento do motor principal através de inversor de frequência
- Painel de Comando 220/380V – 60hz
- Sistema de cala automático
- Medidas máximas de ocupação 3,74m(A) x 6,68m(L)
- Área útil de corte 2,55m(A) x 3,40m(L)
- Peso total aproximado 5t
- Sistema eletromecânico para tensionamento do fio diamantado
- Sistema de proteção com sensor e porca de segurança

CPX-MF1

Principais Características:

- Circuito 16m (fio 6,3 / 7,3 mm)
- Velocidade linear do fio 10~40 m/s
- Velocidade de avanço do trole 8m/min
- Potência do motor principal: 7,5 / 15cv
- Acionamento do motor principal através de inversor de frequência
- Painel de Comando 220/380V – 60hz
- Sistema de cala automático
- Medidas máximas de ocupação 3,74m(A) x 6,68m(L)
- Área útil de corte 2,55m (A) x 3,40m (L)
- Peso total aproximado 5t
- Sistema eletromecânico para tensionamento do fio diamantado
- Sistema de proteção com sensor e porca de segurança

- Carro porta blocos 40t com



Acessório Opcional

Mesa giratória 360° (permite cortar os quatro lados do bloco):

OPÇOES DE MONTAGEM

Modelo: Monofio móvel para bancada
COD. CPX-MMB1


Mono fio com estrutura móvel. O sistema de bancada, permite posicionar vários blocos em linha com um corte de cada vez.
- 01 monofio com base sobre trole.

Modelo: Monofio fixo com carro
COD. CPX-MF1

Mono fio com estrutura fixa com carro porta blocos montado sob trilhos. O sistema permite esquadrejar dois ou os quatro lados do blocos/chapas com um corte de cada vez

- 01 monofio fixo com carro porta blocos.

Acessório Opcional

Mesa giratória 360° (permite cortar os quatro lados do bloco):

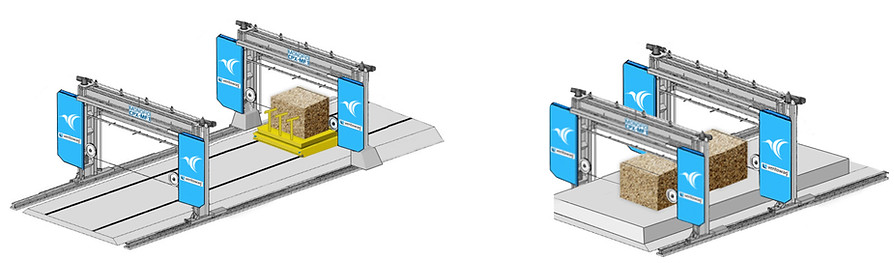

Modelo.: Bi fio


Mono fio montado em conjunto. O sistema permite esquadrejar blocos/chapas com dois corte simultâneos ou independentes de cada vez.

COD. CPX-MMB1 e CPX-MF1

Acessório Opcional

Mesa giratória 360° (permite cortar os quatro lados do bloco):

COD. CPX-MMB1 (*2)
