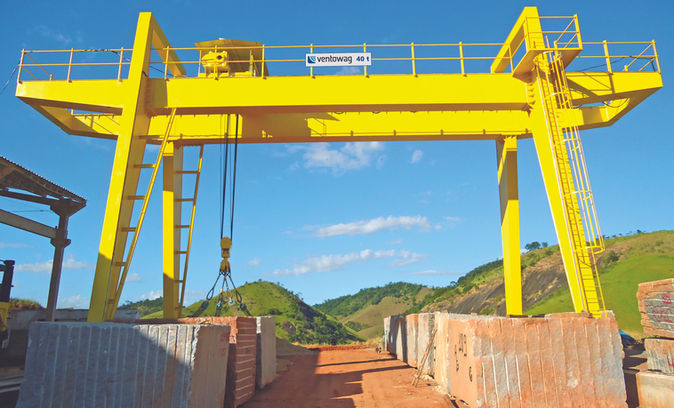

PÓRTICOS ROLANTES DUPLA VIGA
CARREGAMENTO DE BLOCOS DE GRANITOS
Os pórticos rolantes dupla viga da linha Stone VENTOWAG são amplamente utilizados para o trabalho pesado de movimentação de grandes blocos de mármores e granitos e estão presentes entre as principais empresas de beneficiamento de rochas ornamentais do Brasil. Estes equipamentos podem ser utilizados em diversos processos como: estocagem no pátio, carregamento e descarregamento de caminhões, movimentação de blocos em pedreiras, depósitos, alimentação de teares multifios de dentre outros aplicações possíveis. Possuem construção robusta e muito resistente para operar por anos livre de manutenção. Podem ser customizados, adequando-se totalmente a necessidade da empresa.
A VENTOWAG usa componentes de marcas globais em seus pórticos rolantes entre eles, lembramos:
PORTICO ROLANTE DUPLA VIGA
LINHA PRI - OPERAÇÃO PADRÃO
Modelo
COD. PDV02 40T
Excelente custo benefício
• Estrutura robusta, capas de suportar cargas de 40 e 45t;
• Carro guincho, de baixa manutenção e longa vida útil;
• Excelente aproveitamento de área útil do pátio;
• Fácil instalação, projetos sob medida, menos custos na obra;
• Elevação e direção com movimentos suaves perfeitos para montagem de cargas em teares;
• Truques com inversor de frequência com aceleração progressiva, evita balanços na carga e danos nos motoredutores;
• Painel elétrico conforme NR10 /12;
• Controle remoto para facilitar o seguro posicionamento do operador;
OPÇÕES CONSTRUTIVAS
TIPO SEM BALANÇO
COD. PDV0
TIPO COM BALANÇOS
COD. PDV02
TIPO COM BALANÇOS ESTENDIDOS
COD. PDV02E
EXEMPLOS DE APLICAÇÃO
DADOS TÉCNICOS
LINHA PRI
Capacidade de carga*
20 / 30 / 40 / 45 / 50 t
Vão da viga (centro de trilhos)
10 / 12,5 / 16 / 19 / 22m
Balanço da viga (único ou duplo)
capacidade para 01 ou 02 blocos
Altura de elevação
8 m*
Velocidade de translação do pórtico*
15 m/min
Velocidade de translação do carro*
4 a 13 m/min
Velocidade de elevação*
4 a 16 m/min
Alimentação elétrica: 220 / 380 / 440V - 60 Hz (50Hz);
* Sujeito a variações conforme projeto;
Painel elétrico padrão: IP 55;
Pintura padrão: Ambiente normal desabrigado COR AMARELO SEGURANÇA;
Montagem e comissionamento conforme projeto;
