Modelo

COD. PRUDU

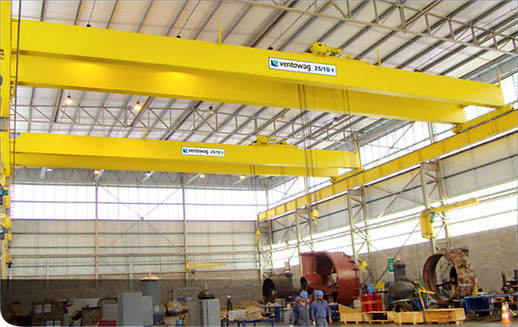

PONTE ROLANTE DUPLAVIGA

UNIVERSAL

A linha de pontes rolantes dupla viga de uso universal VENTOWAG, possuem alta capacidade de movimentação de carga, operaram em grandes vãos, diversas alturas de elevação, podendo elevar cargas com até 350 toneladas. Podem operar com alta ou micro velocidades, proporcionando movimentar e posicionar cargas com alta precisão.

O equipamento movimenta-se sobre trilhos e por cima de sua estrutura apoiado em duas vigas, move-se um carro guincho, que realiza movimentos horizontais (direção) e verticais (elevação da carga).

O equipamento permite o acoplamento de diversos acessórios e tecnologias para total controle das operações, atendendo as demandas da indústria 4.0.

Estes equipamentos podem ser aplicados em diversos processos da indústria como: carregamento e descarregamento de caminhões com cargas diversas, movimentação de peças, alimentação de máquinas, depósitos, armazéns, pátios e canteiros de obras, oficinas de manutenção pesada, dentre outros.

Orçamento
Catálogo

PRINCIPAIS CARACTERÍSTICAS

Forma construtiva
•    Perfil fechado tipo duplo caixão, resistente à torção com reforços internos;
•    Geometria perfeita e excelente acabamento;
•    Truques da ponte rolante, simples ou tanden com construção tipo caixa soldada e resistente à torção;
•    Sistema de acoplamento direto nas rodas, isento de manutenção sem de engrenagens expostas;
•    Rodas em ferro nodular esferoidal de elevada resistência ao desgaste GGG 60/70 com propriedades auto lubrificantes ou em aço forjado de alta dureza com tratamento térmico;
•    Translação da ponte rolante e das rodas livres com mínimo de desgaste;
•    Passarelas opcionais em uma ou nas duas laterais da viga;
•    Plataformas de manutenção para acesso ao caro guincho, truques e barramentos elétricos;



Excelente custo benefício
•    Vigas duplas projetadas com reduzido peso próprio, menor custo, menos carga nas estruturas do galpão.
•    Caros guincho robustos, de baixa manutenção e longa vida útil;
•    Excelente aproveitamento de área útil do galpão. Carros guincho tipo rebaixados com dimensões reduzidas, e ótima aproximação do gancho na elevação e nas laterais;
•    Fácil instalação, projetos sob medida, menos custos na obra.



Alta eficiência
•    Acionamentos isentos de manutenção, rodas com desgaste mínimo;
•    Controle remoto, botoeira fixa na talha ou deslocável em separado na viga da ponte rolante, display para monitorizar o peso da carga;
•    Alimentação elétrica da talha com sistema altamente resistente com cabos chatos superflexíveis tipo FESTOON
•    Movimentos da translação com partidas suaves e aceleração progressiva, evita balanços na carga e danos nos motoredutores e estruturas do galpão;



Itens de segurança / opcionais:
•    Sensores anti-clolisão;
•    Fim de curso em todos os movimentos;
•    Limitador eletrônico de carga (opcional com display para leitura da carga);
•    Sistema anti-balanço da carga;
•    Alarme sonoro e luminoso de movimento;
•   Sensores para limitação de áreas (permite bloquear a ponte para não avançar em áreas determinadas. Ex: próximas a escritórios, máquinas, etc.);
•    Painel elétrico conforme NR10 /12;
•    Sistema de sincronismo de movimentos quando há duas talhas na mesma viga;

FORMAS CONSTRUTIVAS

perfil ponte dupla viga.png

DADOS TÉCNICOS

Capacidade de carga

até 180 toneladas

Vão centro a centro

até 40 metros

Velocidade de translação da ponte rolante

até 100 m/min

Velocidade de translação do carrinho

até 40 m/min

Velocidade de elevação

até 25 m/min

Classificação FEM

1Bm até 5M

Nota: Outras velocidades e capacidades: sob consulta.
